КОНСТРУКЦИЯ

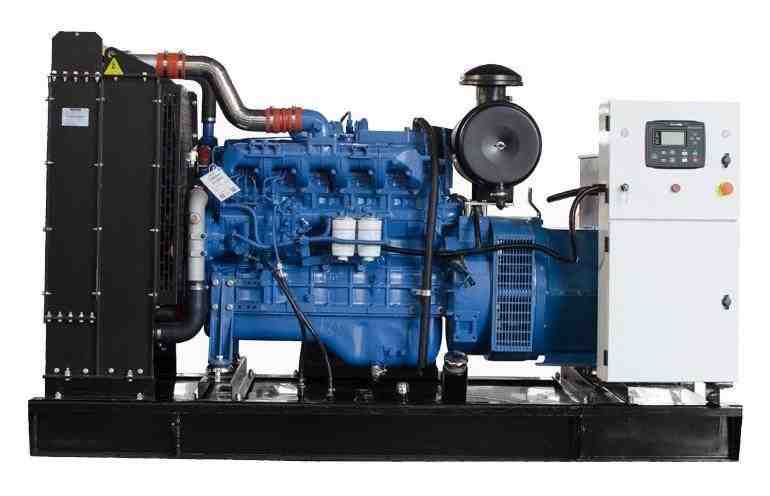

На стальной раме с виброопорами смонтированы:
Стационарный трехфазный дизель генератор в составе: первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения Yuchai с промышленным глушителем и стандартным радиаторным блоком охлаждения; синхронного бесщеточного генератора Azimut c автоматической регулировкой напряжения.
Шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем.
Комплект аккумуляторных батарей.
Стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ
Дизель генератор открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка дизель генератора по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации.
ИНФОРМАЦИЯ
Yuchai Machinery Group – одна из самых современных и выскотехнологичных машиностроительных компаний Китая, ведущая свою историю с 1951 года, дизельные электростанции на двигателях Yuchai отличаются низким расходом топлива, высокой надежностью и предназначены для использования в качестве основного или резервного источника электроэнергии, электронный регулятор частоты вращения обеспечивает высокое качество выходного напряжения, при соблюдении условий эксплуатации моторесурс превышает 16.000 – 20.000 моточасов, что соответствует 5 – 7 годам работы в постоянном режиме, двигатели приспособлены к ГСМ с высоким содержанием серы и других примесей, необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения, контроллер HGM6120 с ЖК дисплеем и управлением на русском языке, доступные расходные материалы и запасные части.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
дизельная генераторная установка ДГУ;
стандартный промышленный глушитель;
комплект аккумуляторных батарей;
заправка маслом и тосолом;
комплект фильтров для ТО-00;
инструкции по эксплуатации;
протокол испытаний ДГУ;
гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА
Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
